Nove subestações. Uma mudança completa.

Zikai Electric conclui substituição de capacitores em nove subestações de estilo americano em Kashgar, Xinjiang

Nas regiões devastadas pelo vento de Kashgar, nove subestações de estilo americano acabaram de ter suas unidades de compensação de capacitores substituídas – capacitores antigos retirados, novos bancos inseridos, verificações de fase e testes de comutação feitos. No papel, parece um trabalho simples. O que realmente decide como essas unidades se comportarão na próxima década, porém, é tudo o que você não pode ver em uma fotografia.

1. Visão geral do projeto

2. Por que uma troca de capacitor merece cuidados

Num sistema de distribuição de baixa tensão, o banco de capacitores é o componente silencioso que ninguém percebe – até que ele falhe, e então uma seção inteira é afetada. Sua função é a compensação de potência reativa. Faça certo e o fator de potência se manterá estável, a corrente da linha cairá e a capacidade efetiva do transformador será liberada. Se errar, as perdas aumentam, a tensão flutua e as penalidades do fator de potência começam a aparecer.

É por isso que a substituição do capacitor nunca é uma simples troca igual. Os capacitores em serviço há anos perdem capacitância, incham e degradam internamente. Se novas unidades forem colocadas de volta nas mesmas posições sem abordar a coordenação de comutação, a correspondência do reator em série e a fiação e rotulagem do gabinete, a próxima falha será apenas uma questão de tempo.

A troca do capacitor é uma oportunidade de reiniciar o sistema – restaurando a capacidade de compensação, mudando a confiabilidade e a capacidade de manutenção para o estado projetado em uma única passagem.

3. No local: todas as unidades abertas e verificadas

Nove unidades espalhadas por um local externo significam frentes de trabalho dispersas e uma janela estreita. Este é o registro de campo do trabalho.

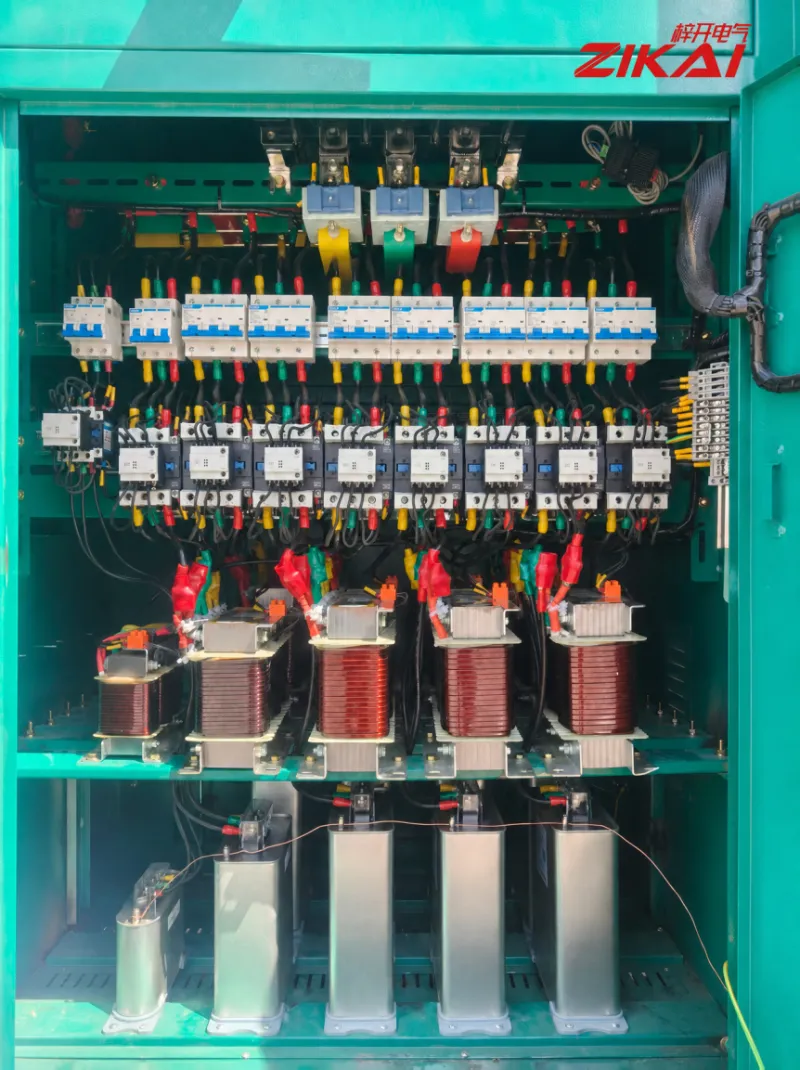

Figura 01  Dentro do gabinete de compensação de capacitores. De cima para baixo: disjuntores miniatura para proteção de ramais, contatores de comutação, reatores em série e banco de capacitores paralelos de baixa tensão na base. Os barramentos e condutores de saída são codificados em amarelo, verde e vermelho, com capas de número de fio em cada circuito e botas de isolamento nas terminações – detalhes que determinam diretamente a rapidez com que uma inspeção ou falha pode ser rastreada posteriormente.

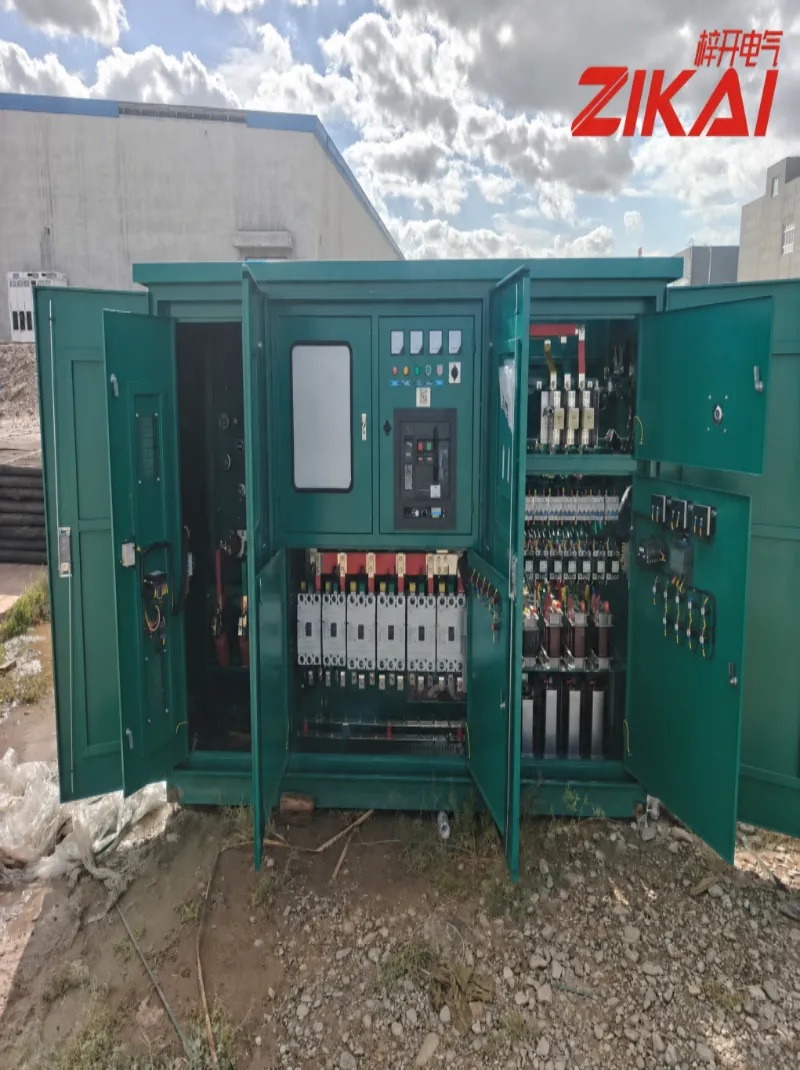

Figura 02  Dentro do compartimento de baixa tensão de uma subestação. Disjuntores em caixa moldada, medidores e lâmpadas indicadoras estão agrupados, com os circuitos de compensação de capacitores à direita. A forma como os componentes são dispostos com as portas abertas é a visão mais clara sobre se uma unidade será fácil de manter.

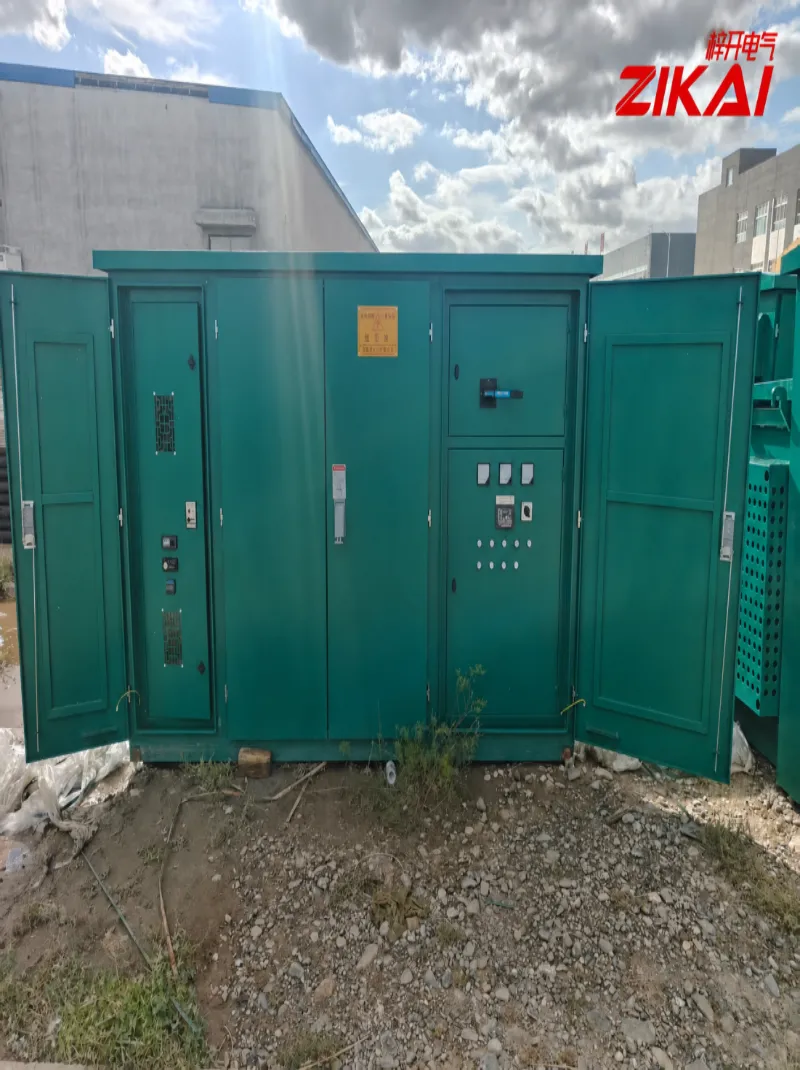

Figura 03  Exterior do compartimento de baixa tensão de uma subestação externa. Os sinais de alerta amarelos "Sala de Baixa Tensão/Somente Pessoal Autorizado" estão intactos e legíveis — um requisito básico para segurança no local e um item obrigatório na inspeção de entrega.

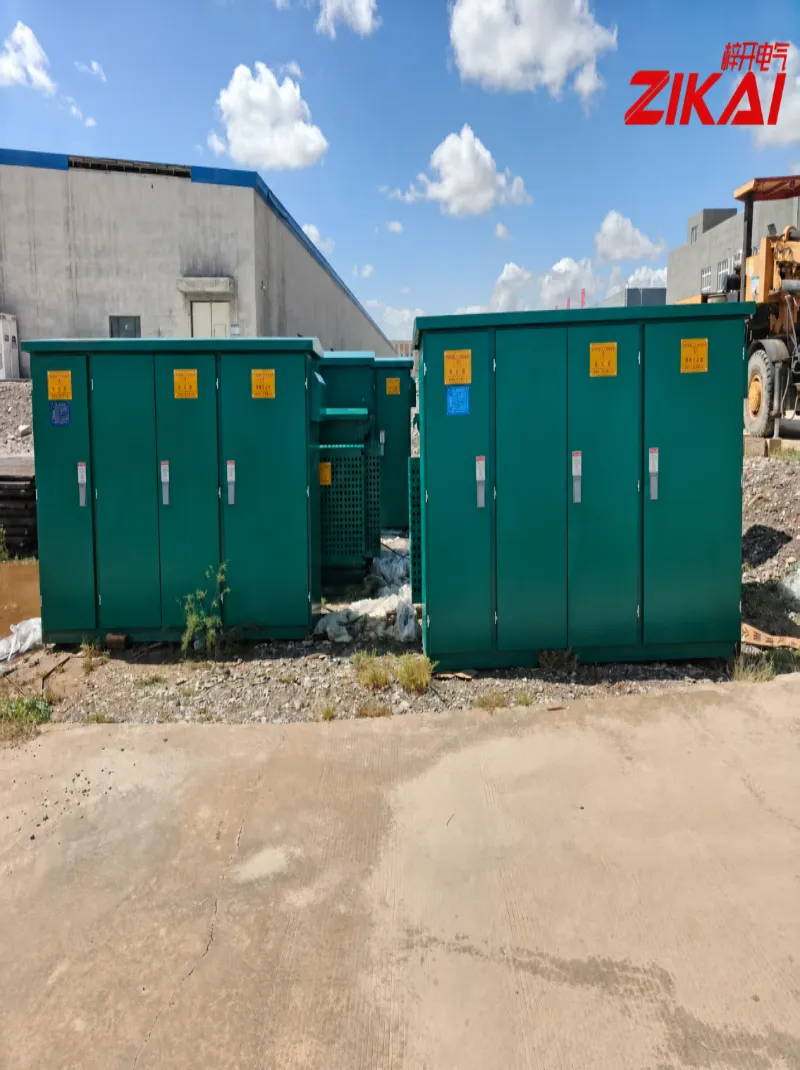

Figura 04  Compartimentos de alta tensão, baixa tensão e compensação de capacitores lado a lado. O compartimento de compensação do capacitor é o foco deste trabalho. Uma vez posicionados os invólucros na base externa, a vedação, a ventilação e a continuidade do aterramento também devem ser confirmadas unidade por unidade.

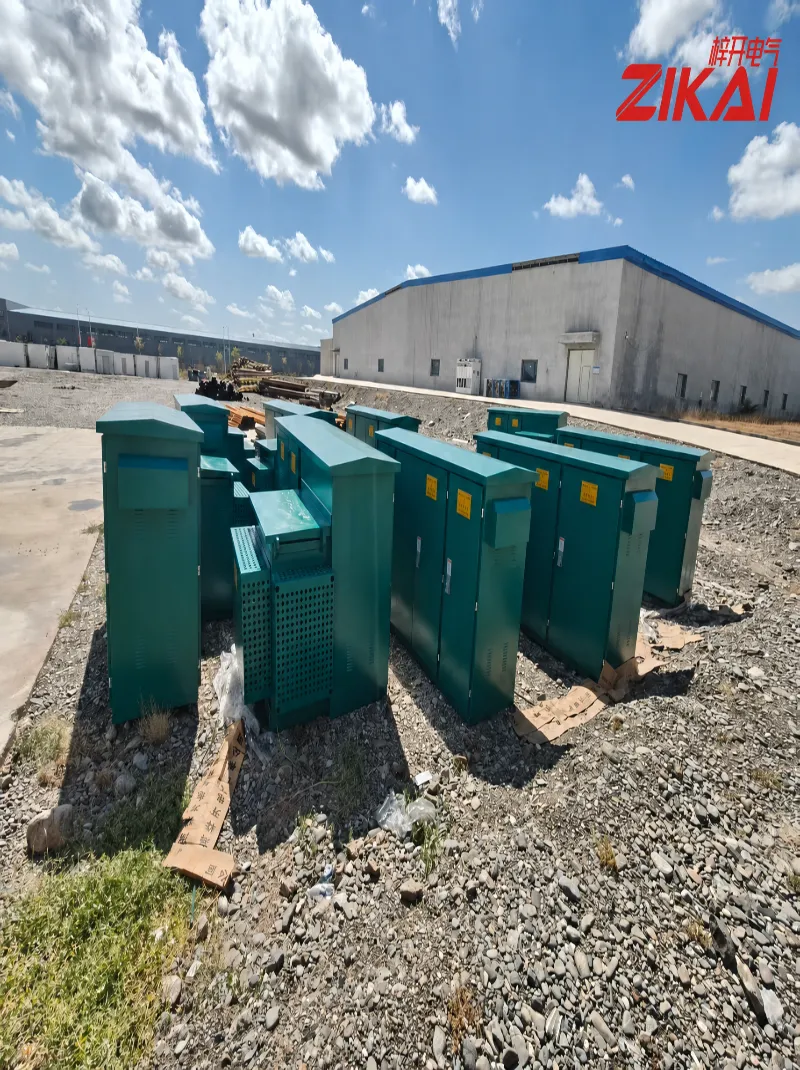

Figura 05  Equipamentos entregues no local e preparados para instalação. Trabalho ao ar livre significa competir com o clima, a areia soprada pelo vento e as condições do local – a precisão com que a sequência de trabalho é programada muitas vezes decide o ritmo de entrega.

4. Três detalhes que não comprometemos

1. Um capacitor não está "in" até que o circuito de comutação tenha sido verificado

Os circuitos capacitores normalmente funcionam em conjunto com reatores em série, que amortecem a amplificação harmônica e limitam a corrente de partida na comutação. Se a condição do reator e do contator for ignorada durante a substituição, um banco de capacitores totalmente novo pode ser exposto a uma irrupção muito além daquela para a qual foi projetado.

2. O acabamento do gabinete decide o custo de manutenção daqui a dez anos

Codificação por cores de fase, mangas com números de fios, botas de isolamento de terminais, agrupamento de chicotes, fixação de barramentos e torque – essas são as peças que parecem normais em uma fotografia de aceitação e das quais um técnico dependerá uma década depois. Feito corretamente, uma falha pode ser detectada em dez minutos. Feito de forma descuidada, pode levar um dia inteiro.

3. Nove unidades, um padrão

Se o layout dos componentes, a definição das fases e a rotulagem diferirem de unidade para unidade no mesmo local, a manutenção se tornará uma adivinhação. Aplicamos um único padrão de trabalho e convenção de etiquetagem em todas as nove unidades e mantivemos registros fotográficos no local, para que o equipamento seja rastreável desde o dia em que é entregue.

5. O que o cliente obtém

• Compensação restaurada — a compensação reativa voltou aos níveis normais, melhorando o fator de potência e a qualidade da tensão, ajudando a reduzir perdas na linha e aliviar a carga nos transformadores.

• Comutação mais confiável — a relação entre capacitores, reatores e contatores é restabelecida, reduzindo o risco de danos secundários causados ​​por comutação anormal.

• Manutenção mais fácil — um esquema consistente de cores de fases e números de fios agiliza a inspeção, a localização de falhas e a substituição de peças sobressalentes.

• Um processo documentado: os principais estágios são fotografados e arquivados, prontos para serem acessados ​​para manutenção futura ou expansão do sistema.

6. Sobre a Zikai Elétrica

A Zikai Electric (ZIKAI) fabrica, moderniza e presta serviços de manutenção a pacotes completos de equipamentos de energia — desde subestações e dispositivos de compensação de capacitores até equipamentos associados de distribuição e junção de cabos. Nosso trabalho é concreto: tornar os equipamentos estáveis, utilizáveis ​​e livres de problemas em condições reais de operação.

Kashgar é uma parada nessa rota. Desde zonas costeiras húmidas até ao noroeste soprado pelo vento com as suas grandes oscilações de temperatura, o equipamento nunca funciona em condições de laboratório – e é exatamente por isso que insistimos em acertar todas as terminações e todas as etiquetas.
