Impulsionada pela transição energética global e pelas atualizações da rede em grande escala, aDisjuntor a vácuo(VCB) – um dos dispositivos de proteção mais utilizados em sistemas de energia – está passando por uma transformação sistemática. Esta evolução move os VCBs de uma posição dominante em aplicações de média tensão para aplicações de alta tensão, e de uma função de comutação simples para nós de rede inteligentes. A indústria reconhece amplamente que as VCBs entraram numa segunda curva de crescimento caracterizada por alternativas ecológicas, integração digital e extrema adaptabilidade ambiental.

I. Impulsionadores de mercado e tecnologia: VCB entra em um novo ciclo de iteração

A principal vantagem dos disjuntores a vácuo reside no meio de interrupção – o próprio vácuo – que oferece zero emissões de carbono, forte capacidade de interrupção, longa vida elétrica e operação livre de manutenção. Na faixa de média tensão (12kV–40,5kV), os VCBs têm sido há muito tempo a solução dominante. No entanto, em níveis de tensão mais elevados (72,5 kV e superiores), os disjuntores de SF₆ mantiveram a sua posição de liderança devido ao seu excelente desempenho de isolamento. Dado que o SF₆ tem um potencial de aquecimento global extremamente elevado (aproximadamente 23.900 vezes o do CO₂), a sua utilização enfrenta regulamentações internacionais e restrições de carbono cada vez mais rigorosas.

Este histórico fornece um claro impulso técnico para estender a tecnologia de disjuntores a vácuo em aplicações de transmissão de alta tensão. As principais direções de desenvolvimento técnico atuais incluem: aumentar a capacidade de tensão suportável de interruptores a vácuo de interrupção única, aplicar tecnologia de série de interrupção múltipla a 126kV e acima e soluções híbridas que combinam isolamento de gás ecológico com interrupção a vácuo.

Comparação do impacto ambiental de diferentes meios de interrupção

II. Tecnologia de vácuo de alta tensão: da "tendência" à "validação de engenharia"

A aplicação de disjuntores a vácuo aos níveis de tensão de transmissão requer a superação de vários desafios técnicos importantes.

Primeiro, a capacidade de isolamento dos interruptores a vácuo. À medida que os níveis de tensão aumentam, as características pré-ataque do intervalo de vácuo, a condição da superfície de contato e a uniformidade do campo elétrico têm um impacto significativamente amplificado no desempenho do isolamento. Abordagens técnicas comuns incluem a otimização de estruturas de contato (como contatos de campo magnético axial), melhoria do nível de vácuo do interruptor e emprego de estruturas de isolamento compostas.

Em segundo lugar, resposta de alta velocidade do mecanismo operacional. Os disjuntores a vácuo de alta tensão normalmente exigem tempos totais de interrupção mais curtos, exigindo mais das características mecânicas do mecanismo operacional. Mecanismos de mola, atuadores magnéticos permanentes e mecanismos de repulsão eletromagnética têm, cada um, suas próprias vantagens e desvantagens em termos de abertura rápida, velocidade de abertura inicial e controle de dispersão.

Terceiro, compartilhamento de tensão em conexões em série multi-break. Em níveis de tensão de 126kV e superiores, a dificuldade técnica e o custo dos interruptores a vácuo de interrupção única aumentam significativamente, tornando a conexão em série de interrupção múltipla uma opção prática de engenharia. No entanto, as conexões em série multi-break enfrentam desafios com desequilíbrios de distribuição de tensão estáticos e dinâmicos, exigindo soluções como capacitores de classificação ou tecnologia de controle síncrono.

De acordo com informações da indústria disponíveis publicamente, vários fabricantes de quadros de distribuição e instituições de pesquisa nacionais e internacionais concluíram o desenvolvimento de protótipos no nível de 126kV e entraram na fase de validação de engenharia. Este progresso é considerado pela indústria como um passo substancial em direção à extensão da tecnologia de comutação a vácuo para aplicações de alta tensão.

Características Técnicas dos Disjuntores a Vácuo por Nível de Tensão

III. Integração Inteligente: VCB Evolui de “Elemento de Comutação” para “Nó de Percepção”

No âmbito da automação da distribuição e dos sistemas inteligentes de operação/manutenção, os disjuntores a vácuo estão assumindo uma nova função. Os VCBs tradicionais concentram-se no isolamento de falhas e na proteção de linhas. A nova geração de VCBs integrados primário-secundário integra profundamente detecção de corrente/tensão, captação de energia, monitoramento de condição, comunicação e funções de controle de proteção.

Especificamente, o consenso técnico da indústria inclui: design compacto e integrado de transformadores de instrumentos eletrônicos com o interruptor a vácuo; a capacidade do controlador de identificar e eliminar rapidamente falhas de curto-circuito (normalmente em alguns ciclos); suporte para religamento automático rápido; e recursos de gravação de falhas e comunicação remota.

Além disso, com a crescente procura de integração na rede de energia renovável, a necessidade de os VCB interromperem componentes de alta corrente contínua também está a aumentar. As correntes de curto-circuito no lado do sistema solar, eólico e de armazenamento de energia geralmente contêm uma proporção significativa de componentes CC, apresentando desafios técnicos além daqueles dos sistemas CA tradicionais.

Módulos Funcionais de VCBs Inteligentes Integrados Primário-Secundário

Comparação de diferentes níveis de integração inteligente

4. Adaptabilidade ambiental extrema: alta proteção contra ingresso torna-se fundamental para produtos externos

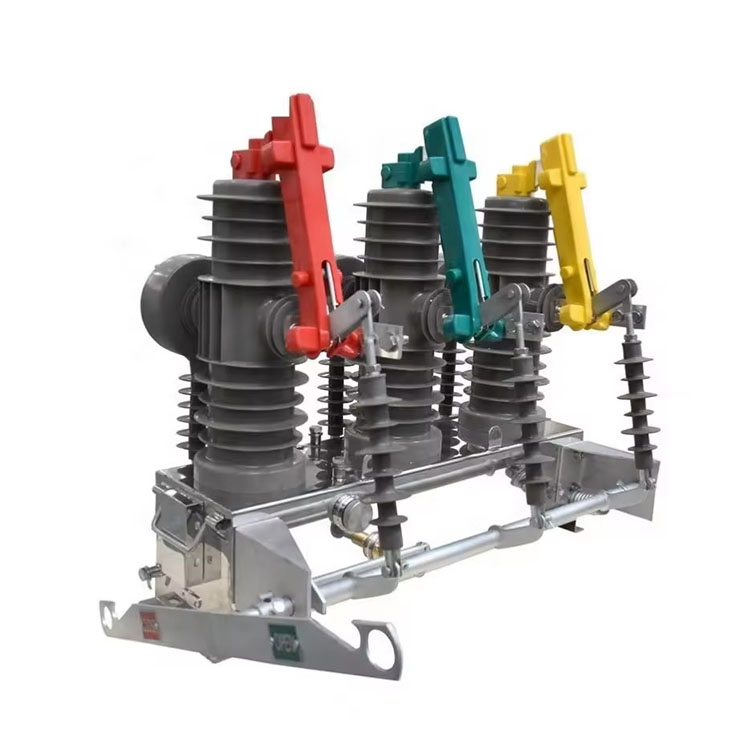

Os disjuntores a vácuo montados em poste externo operam em ambientes complexos e variáveis. Umidade, condensação, névoa salina, temperaturas extremas e poeira são causas comuns de falha do equipamento. Entre estes, a degradação do isolamento e a corrosão do mecanismo causada pela condensação são os problemas mais proeminentes.

Para resolver esse problema, aumentar a classificação geral de proteção de ingresso (IP) tornou-se uma importante direção de atualização técnica para VCBs externos nos últimos anos. As práticas líderes do setor aumentaram as classificações de proteção do tradicional IP54 para IP67 ou mesmo IP68. IP67 significa que o equipamento pode suportar imersão temporária em água sem danos, enquanto IP68 significa a capacidade de operar continuamente submerso sob condições especificadas.

As principais tecnologias para alcançar altas classificações IP incluem: projeto de interface de vedação entre o interruptor e a carcaça do mecanismo, tratamento resistente à corrosão do mecanismo operacional e otimização das estruturas de vedação entre os isoladores da bucha e a carcaça.

Comparação de VCBs externos por classificação de proteção de ingresso
