Comissionamento concluído em Shandong Hongzhitai New Energy Technology, Xintai

1. Comissionamento concluído

A instalação do painel de distribuição na Shandong Hongzhitai New Energy Technology Co., Ltd. em Xintai, Shandong, concluiu o comissionamento.

O comissionamento é a etapa em que o equipamento deixa de ser uma instalação e passa a ser um sistema em funcionamento. Cada circuito é rastreado até seu desenho, cada dispositivo de proteção é configurado e comprovado, e cada intertravamento, sinal e indicação é confirmado para dizer a verdade sobre o equipamento por trás dele.

Somente quando tudo isso for feito é que a sala nessas fotografias se tornará uma subestação, em vez de uma fileira de gabinetes.

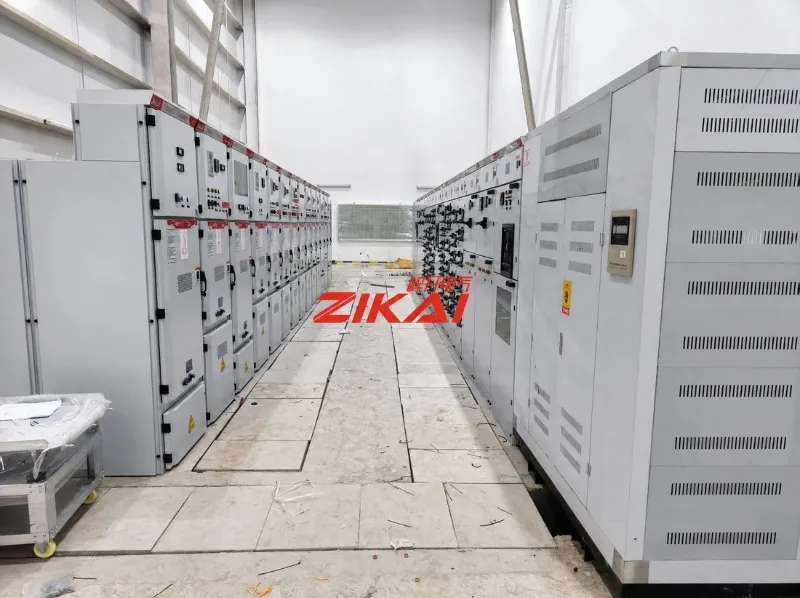

Figura 01  Sala de manobra de média tensão nas instalações de Xintai, com os painéis KYN28A-12 dispostos em duas fileiras, frente a frente, no corredor de operação.

2. O que foi instalado: Painel de distribuição revestido de metal KYN28A-12

O equipamento principal é o quadro extraível revestido de metal KYN28A-12: interno, trifásico, 50 Hz, construído para sistemas seccionados de barramento único e barramento único de 3,6 kV a 12 kV.

Sua função é receber e distribuir energia elétrica e controlar, proteger e monitorar os circuitos a ela conectados - o que o torna o ponto onde a alimentação de entrada, os alimentadores de saída, a medição e a proteção se encontram em uma única sala.

A disposição é legível nas frentes dos painéis. O cabeçote do trecho carrega o painel de isolamento de entrada para a primeira seção do barramento e o painel de entrada para a segunda, seguido por painéis de disjuntores com classificações de 630 A marcadas na frente.

Cada painel é identificado por um número – G01, G02 e seguintes – juntamente com identificação por código QR, diagramas unifilares e avisos de segurança.

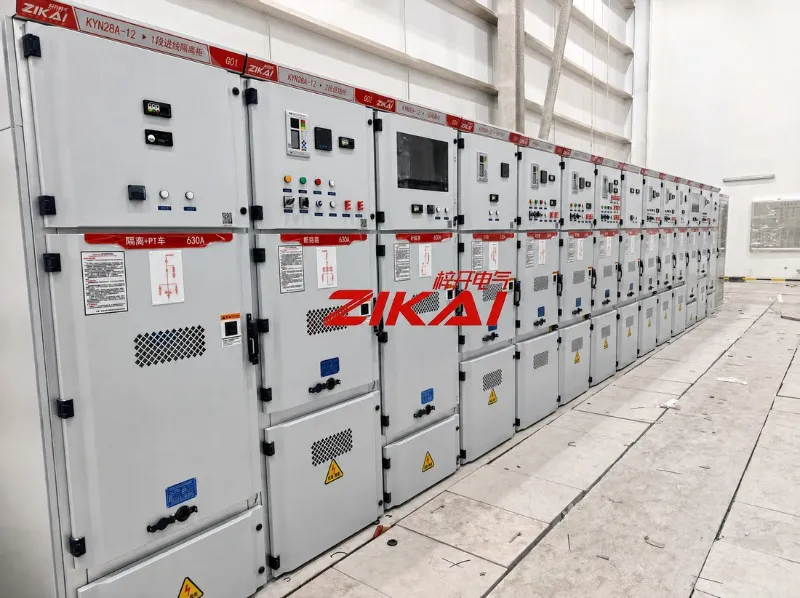

Figura 02 Painéis KYN28A-12. Numeração dos painéis, nomes dos circuitos, classificações de 630 A, diagramas unifilares e identificação com código QR nas frentes.

3. A tela da bateria DC

Ao lado do quadro fica a tela da bateria DC. É a fonte de reserva que mantém a proteção, o controle e a indicação ativos quando a alimentação principal não está presente – que é exatamente o momento em que esses circuitos são mais importantes.

A tela combina a seção de carregamento e distribuição com o próprio banco de baterias, para que todo o sistema DC possa ser inspecionado em um só lugar. Nas fotografias, o conjunto de baterias e o painel frontal instrumentado ficam no mesmo gabinete.

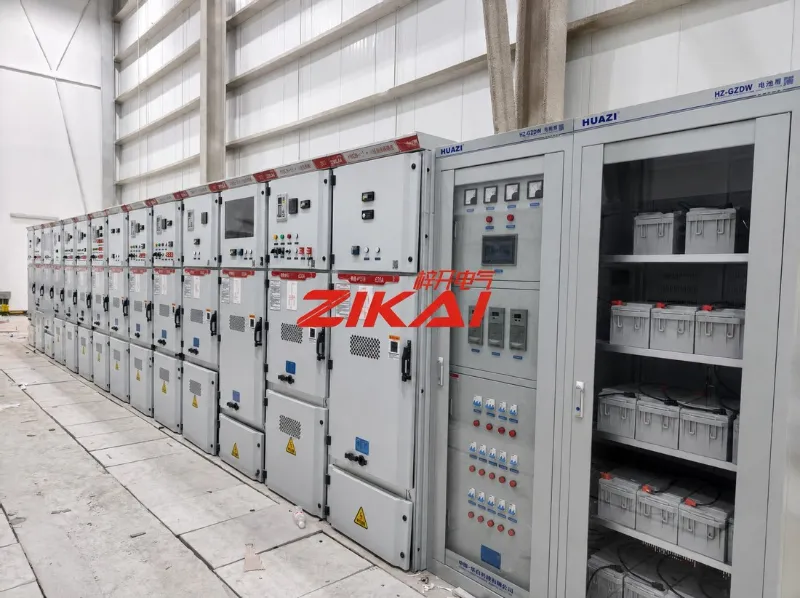

Figura 03  A tela da bateria CC, com o painel frontal instrumentado e o banco de baterias alojados no mesmo gabinete.

4. O que significa “Comissionamento concluído”

Uma aprovação de comissionamento é uma lista de coisas que foram feitas. O nosso é assim:

• Cada circuito traçado e confirmado em relação aos desenhos, painel por painel

• Configurações de proteção aplicadas conforme projetadas e comprovadamente funcionais

• Caminhões extraíveis verificados quanto ao alinhamento e intercambialidade ao longo do trajeto

• Intertravamentos e venezianas de segurança verificados, para que nenhum painel possa ser operado fora de sequência

• Sinais de indicação, medição e alarme confirmados em relação às condições no local

• Testes de isolamento e dielétricos aprovados antes da energização

• Rotulagem, diagramas e local físico acordados

Nada disso é visível em uma fotografia. Tudo isso decide se a sala se comportará da maneira que o desenho diz.

5. Registro do local

Duas vistas do mesmo trecho: toda a extensão da linha do quadro e o corredor de operação entre as fileiras. As marcações do piso, a folga de acesso e a posição de cada painel em relação ao seu número fazem parte do que é verificado nesta fase.

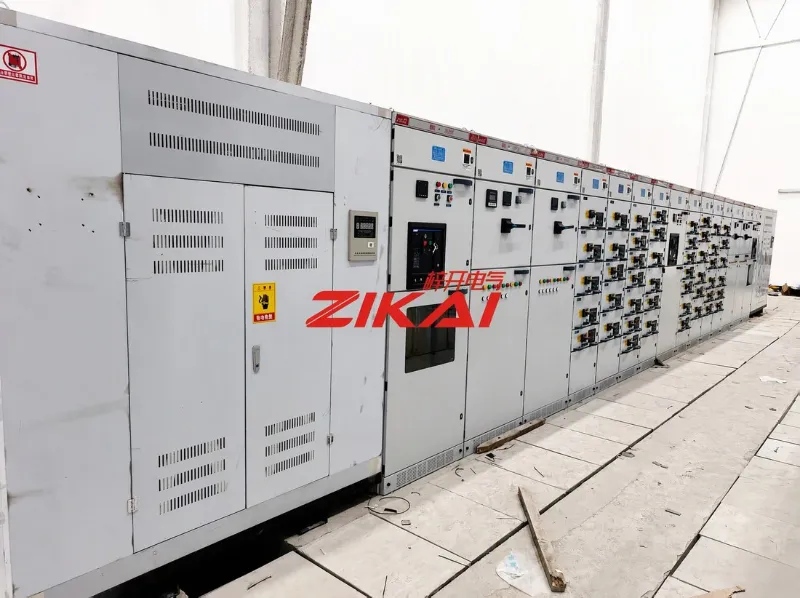

Figura 04  A linha do quadro vista ao longo de sua extensão, com frentes de painéis, dispositivos de proteção e painéis de instrumentos em sequência.

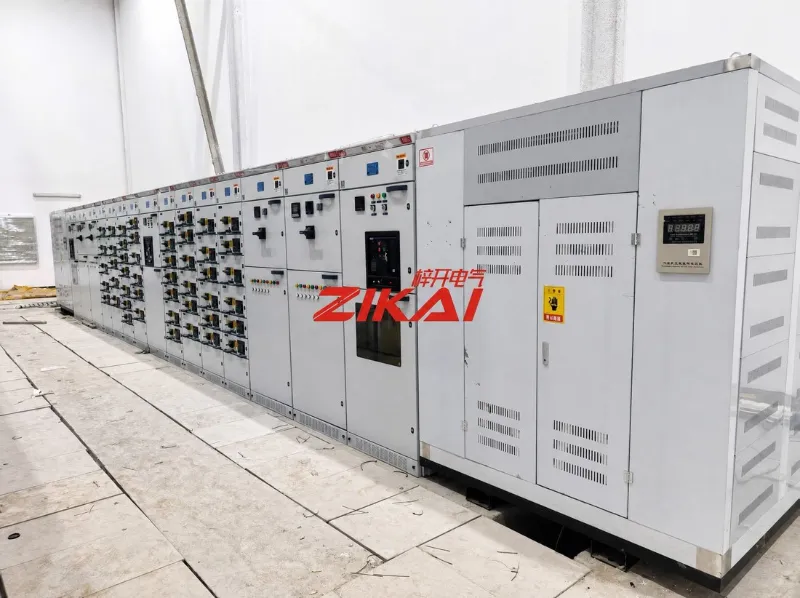

Figura 05  O corredor operacional. Frentes de painel, classificações e avisos de segurança, com espaço de acesso mantido desobstruído ao longo do percurso.

6. Sobre a Zikai Elétrica

(ZIKAI) fabrica, moderniza e presta serviços de manutenção a pacotes completos de equipamentos de energia: quadros de distribuição de média tensão, conjuntos de distribuição de baixa tensão, subestações tipo caixa, disjuntores a vácuo montados em postes e externos, dispositivos de compensação de capacitores e equipamentos de distribuição associados.

Os projetos são entregues desde o fornecimento dos equipamentos até a instalação e comissionamento.

Nota do editor — foram utilizados apenas os dados fornecidos: o nome do cliente, a localização e a conclusão do comissionamento. A descrição do KYN28A-12 e a classificação de 630 A são retiradas da documentação da indústria e de marcações legíveis nos painéis; nenhuma contagem de painéis, valor do projeto ou cronograma foi declarado. As legendas descrevem apenas o que é visível em cada fotografia.
