Como resolver o problema de sobretensão que pode ser gerado quando os disjuntores de vácuo interrompem a corrente de alta frequência?

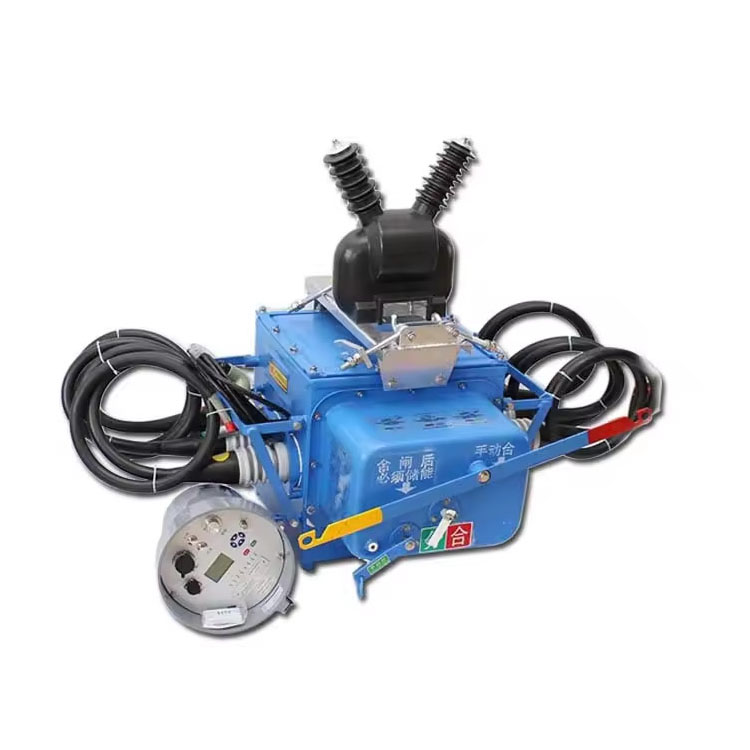

Quandodisjuntores de vácuointerromper a corrente de alta frequência (como interromper transformadores descarregados, corrente de partida do motor etc.), a corrente é forçada a ser cortada (cortada) antes de passar zero, resultando em sobretensão operacional significativa, o que representa uma ameaça ao equipamento protegido e ao isolamento do sistema. A chave para resolver esse problema é suprimir a sobretensão de corte e a oscilação de alta frequência do circuito LC causado por ele.

A medida principal é instalar um dispositivo de absorção de sobretensão. O mais comum e econômico é conectar um absorvedor de capacitor de resistor (RC) em paralelo entre o lado da carga dodisjuntor de vácuoe o equipamento protegido. O absorvedor de RC usa capacitores para desacelerar a taxa de mutação de tensão (isto é, reduzir DU/dt), enquanto o resistor consome energia de oscilação de alta frequência, amortecendo efetivamente a oscilação e reduzindo a amplitude da sobretensão. A seleção correta dos parâmetros de capacitores do resistor é crucial e eles precisam ser calculados e adaptados com precisão de acordo com o nível de tensão do sistema, características de carga e características de alta frequência esperadas para garantir que elas possam absorver rapidamente a energia quando ocorrer sobretensão excessiva.

Outro método importante é a instalação de um chave de óxido de zinco (MOA), que usa características de resistência não lineares para conduzir e descarregar rapidamente a energia quando a sobretensão excede o limiar, fornecendo proteção limitadora de sobretensão confiável. O uso de absorvedores de RC e MOA pode se complementar e fornecer efeitos de proteção mais abrangentes. O RC é responsável por suprimir a taxa de aumento e oscilação da tensão, enquanto o MOA é responsável por prender o pico de sobretensão. Além disso, o controle de origem não deve ser ignorado. A seleção de disjuntores de vácuo de alta qualidade com níveis mais baixos de interceptação e materiais de contato com melhores características de sobretensão de interceptação (como liga de cobre-cromo) pode reduzir essencialmente a geração de sobretensão da interceptação.

Nas aplicações reais de engenharia, é necessária uma avaliação abrangente em combinação com propriedades de carga específicas, parâmetros do sistema e eficiência econômica. Os absorvedores de RC e MOA são geralmente preferidos ou combinados. Após a instalação, testes e verificação estritos devem ser realizados para confirmar que a sobretensão gerada pelo disjuntor de vácuo sob condições de interrupção de alta frequência pode ser efetivamente suprimida abaixo do nível de tolerância ao isolamento do equipamento para garantir a operação segura e estável de todo o sistema de energia. Este é o link de proteção chave que deve receber atenção ao selecionar e aplicardisjuntores de vácuo.
